以管材为典型工件进行分析探伤机中心导体法

作者：探伤机发表时间：2013/5/3 14:47:48

南瓜视频无限观看APP【cabee8.com】最新官方版是一款功能十分强大的电脑媒体播放软件采用中心导体法对于环形件，管件配合线圈法可对工件一次性复合磁化，效果显著。下面以管材为典型工件用CEW-3000型交直流荧光1 以下简称探伤机进行试验分析中心导体法。

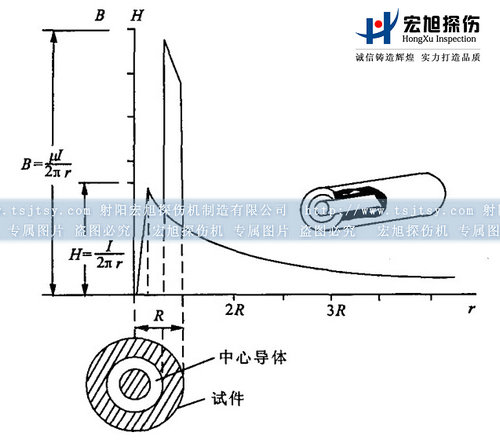

中心导体法的磁场分布如图1 - 1所示，

1中心导体法

图1-1 中心导体法磁场分布

图中芯棒半径为R1，管件内、外半径分别为R2、R3，工件磁导率为µ，工件在真空中的磁导率为µ0，磁化电流为I，由安培环路定理求得各部位的磁场表达式为

B=	Ir	(r≤R1)
	2πR21

B=	I	(r＞R1)
	2πr

磁感应强度表达式为

B=	µIr	(r≤R1)
	2πR21

B=	µ0I	(R1＜r＜R2)
	2πr

B=	µI	(R2≤r≤R3)
	2πr

B=	µ0I	(r＞R2)
	2πr

由图可见，探伤机采用中心导体法可以在管材内外表面都获得足够的磁感应强度，内壁强于外壁，内壁缺陷可以得到清晰的显示，这是直接通电法所不及的。此外，对于小型的管、环工件，也可以将数个工件一起穿在芯棒上一次磁化，以提高工效。由于中心导体法电流是从芯棒中流过，不会发生直接通电法中烧伤工件的现象。
