概述：

HCDG-8000型微机控制荧光1，专用于2吨以内大型阀体、阀盖、阀杆零部件表面及近表面裂纹缺陷无损检测的荧光1。

HCDG-8000型微机控制荧光1的设计、生产制造严格按照中华人民共和国1《GB/T 15822.3-2005无损检测磁粉检测第3部分：设备标准》、机械工业部行业1《JB/T8290-2011》标准执行。

可满足长度小于1050mm；直径小于650mm阀体及其相配套铁磁性零件的荧光磁粉无损检测。

设备特点：

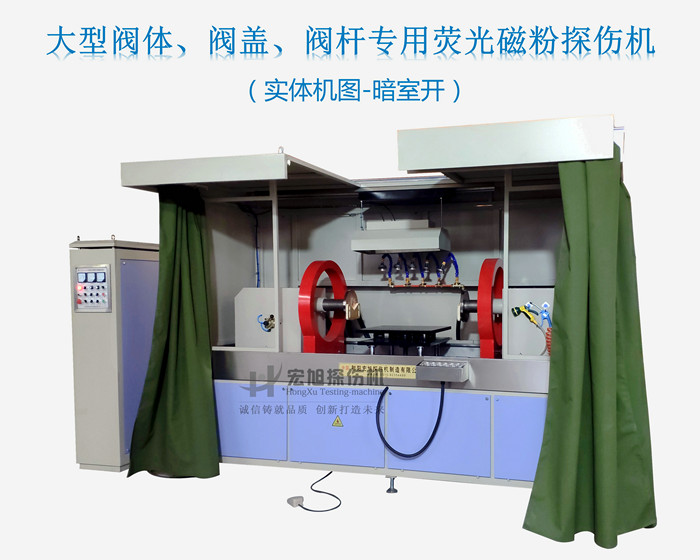

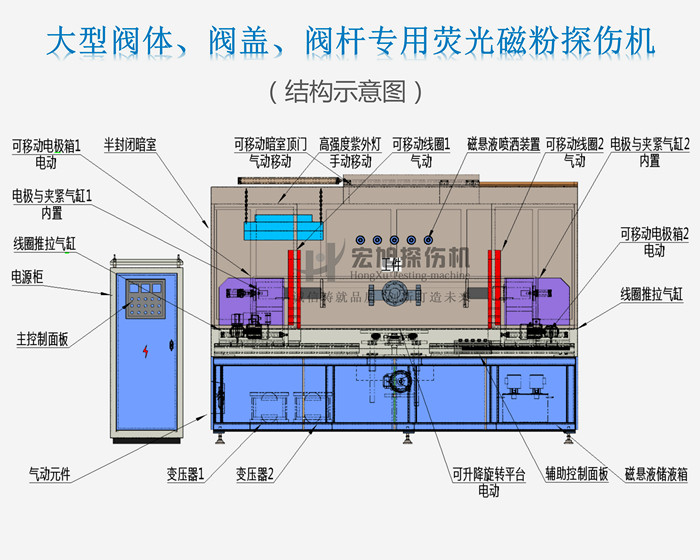

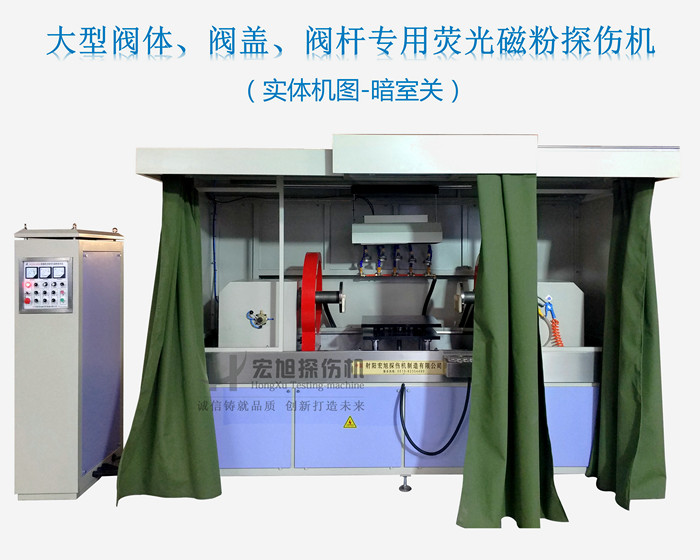

1、整机采用机电分开顶部滑动开合半封闭暗室结构，暗室顶部可气动开合，方便大型工件的吊装上下料；

2、设备配套可承载不超过2吨的托架平台，装有蜗轮电动升降机，通过电机电动升降。可左右360度旋转，带90度定位功能。

3、设备采用两边可电动移动电极箱，中间固定托架的结构，适合阀体的检测需要。

4、设备设计有两只可气动移动线圈，在最大极间距时，可通过控制气缸单只或两只线圈同时伸出，达到对长工件一次性磁化检测轴类件全部裂纹缺陷的目的。

注：当移动电极箱后，线圈气动功能会失效。仅会随着电极箱的移动而移动。

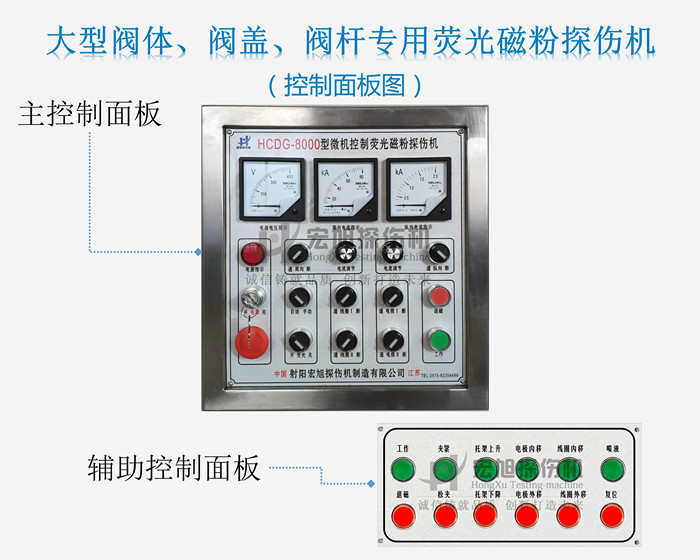

6、机电分开结构，主控制面板外在磁化位配装辅助控制面板及脚踏开关，方便操作。

检测原理：

检测阀杆、阀盖，或其它类似轴棒零件，采用直接通电法及线圈感应法进行一冷饮性复合磁化，可检测阀杆表面及近表面全部裂纹缺陷。

检测中心带孔的阀体或其它相似零件采用中心导体法，配套磁化芯棒从零件内孔中穿过，用以实现中心导体法检测。

检测步骤：

阀杆、阀盖（直接通电法）

上料 — 夹紧（长工件磁化线圈伸出） — 喷液磁化 — 荧光灯下人工观察磁痕显示  — 退磁下料

阀体（中心导体法）

上料 — 穿棒、夹紧（长工件磁化线圈伸出）— 喷液磁化 — 荧光灯下人工观察磁痕显示  — 退磁下料
